1.Tujuan
Untuk mengetahui dan memahami tentang class B amplifier operation
2.Komponen
- Resistor (1k)
- OPAMP_5T_VIRTUAL
- Ground
3.Dasar Teori
Operasi Kelas B disediakan ketika bias DC membuat transistor bias lepas, transistor menyala ketika sinyal AC diterapkan.
Ini pada dasarnya tidak bias, dan Transistor melakukan arus hanya untuk setengah
dari siklus sinyal. Untuk mendapatkan output untuk siklus penuh sinyal, perlu menggunakan dua
transistor dan masing-masing melakukan pada setengah siklus yang berlawanan,
operasi gabungan menyediakan siklus output penuh sinyal. Karena satu bagian dari rangkaian
mendorong sinyal tinggi selama satu setengah siklus dan bagian lain menarik sinyal rendah selama setengah
siklus lainnya, rangkaian tersebut disebut
sebagai sirkuit push-pull.
sebagai sirkuit push-pull.
Sebuahsinyal input ac diterapkan ke sirkuit dorong-tarik, dengan
masing-masing setengah beroperasi pada setengah siklus alternatif, beban
kemudian menerima sinyal untuk siklus ac penuh. Transistor daya yang digunakan
dalam sirkuit dorong-tarik mampu memberikan daya yang diinginkan ke memuat, dan operasi kelas B dari transistor ini
memberikan efisiensi yang lebih besar daripada dimungkinkan menggunakan transistor tunggal dalam
operasi kelas A.
Daya Input (DC)
Daya yang disuplay ke beban oleh amplifier diambil dari catu daya (atau pasokan listrik yang menyediakan input atau daya DC. Jumlah daya input ini dapat dihitung menggunakan:
Daya Output (AC)
Daya yang dikirim ke beban (biasanya disebut sebagai resistansi, RL) dapat dihitung menggunakan salah satu dari sejumlah persamaan.
Daya yang dikirim ke beban (biasanya disebut sebagai resistansi, RL) dapat dihitung menggunakan salah satu dari sejumlah persamaan.
Jika seseorang menggunakan meter rms untuk mengukur tegangan
melintasi beban, daya keluaran dapat dihitung sebagai:
Daya Hilang oleh Transistor Output
Daya yang dihamburkan (sebagai panas) oleh transistor daya keluaran adalah perbedaan antara daya input yang dikirim oleh suplai dan daya output yang dikirim ke beban.
Daya yang dihamburkan (sebagai panas) oleh transistor daya keluaran adalah perbedaan antara daya input yang dikirim oleh suplai dan daya output yang dikirim ke beban.
Untuk operasi kelas B, daya output maksimum dikirim ke beban saat

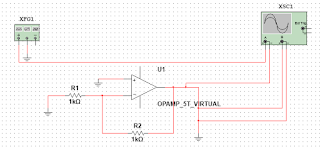

5.Simulasi
6. Link Download
Download materi Di sini
Download gambar Di sini
Download video Di sini
