2. Apa pengaruh clock terhadap rangkaian ini?
1. Jelaskan tentang prinsip kerja dari
asynchronous counter!
Prinsip
kerja dari rangkaian Asyncronous yaitu terjadi
perhitungan data secara berurutan dengan sinyal clock pada flip-flop. Pada
rangkaian percobaan, nilai biner pada clock pertama merupakan hasil flipflop
pertama yang langsung terhubung pada sinyal data clock sehingga akan
menghasilkan nilai biner 0 dan 1 secara bergantian dan terus menerus, sedangkan
untuk clock pada flipflop kedua diambil dari output flipflop sebelumnya, dan
seterusnya. Perubahan di masing-masing cock flipflop sebelumnya menyebabkan
flipflop sesudahnya berganti kondisi (toogle) sehingga input di J dan K
masing-masing flipflop diberi nilai 1. Setelah 1 periode urutan telah
selesai hingga decimal 15, maka urutan akan dimulai dari awal, atau bisa dengan

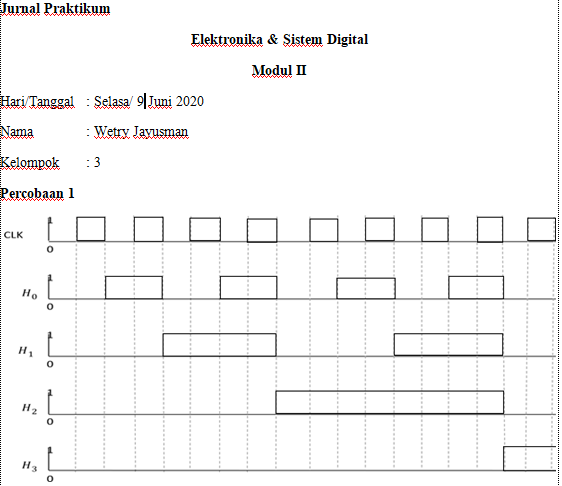

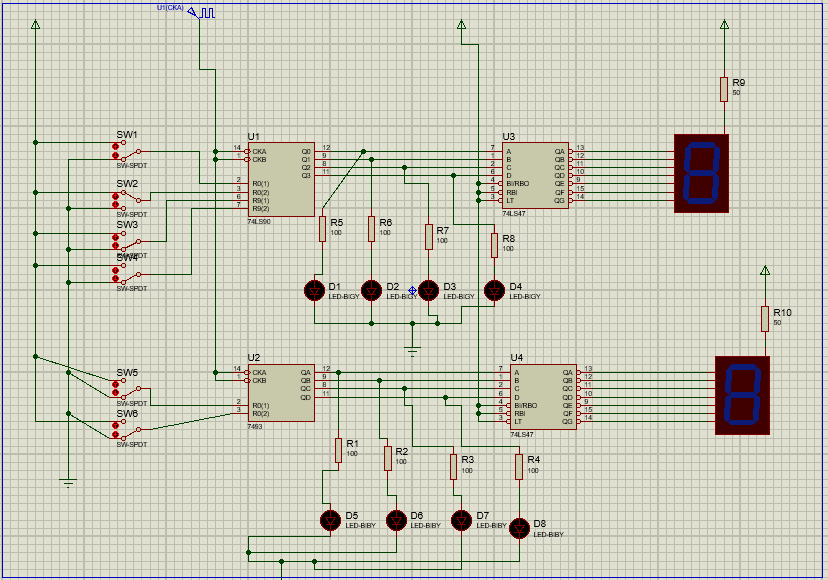

reset. setelah dilakukan percobaan didapatkan hasil yang diperlihatkan
menggunakan lampu LED yang berkedip menghasilkan bilangan biner. Saat
gelombang clk berlogika 0 maka semua led mati atau H0, H1, H2 , H3 berlogika 0.
ini mempresentasikan bilangan decimal 0. Lalu saat gelombang clk naik menjadi
logika 1, maka H0 aktif dan H1, H2, H3, tidak aktif. Ini menunjukkan bahwa
nilai logika yang diterima oleh H0 juga 1 dan yang lainnya logika 0. ini
mempresentasikan bilangan decimal 1. Kemudian saat gelombang clk turun dan
berlogika 0, maka pada H0 juga turun atau bernilai 0 sedangkan H1 naik sehingga
bernilai 1. Untuk H2, H3 tetap berlogika 0. ini mempresentasikan nilai
decimal 2 dan seterusnya.
2. Apa pengaruh clock terhadap rangkaian ini?
Clock digunakan untuk mengirimkan data pada rangkaian yang
mana sinyal nya berbentuk pulsa. Clock mempengaruhi inputan pada JK flipflop
pertama. Pada rangkaian asynchronous counter terdapat 4 buah JK flip flop. JK
flipflop pertama mendapatkan clock dari sumber. Sedangkan untuk JK flipflop
ke-2,3, dan 4 itu mendapatkan clock dari output flipflop sebelumnya. Rangkaian ini akan merespon apa bila
sinyal clock telah aktif atau berlogika 1. Setelah dilakukan percobaan
didapatkan jika clock mencapai nilai rendah maka , nilai keluaran dari jk
flip-flop pertama akan berganti nilainya , setiap IC juga bekerja demikian ,
akan tetapi jk flip-flop pertama menerima clock dari sumber sedangkan yang
selanjutnya menerima clock dari ic yang pertama melalui keluaran yang dimiliki
oleh IC yang pertama , dan kemudian IC kedua akan berubah nilainya ketika IC
pertama telah melakukan satu kali clock , dan clock inilah yang nantinya akan
dikirim ke IC kedua , dan begitu lah seterusnya hingga IC yang terakhir.
3. Apa pengaruh jumlah flipflop yang
dipakai terhadap output rangkaian?
Flipflop pertama akan menghidupkan lampu LED pertama, dan
mentrigger flipflop kedua agar menghidupkan LED, setelah mati flip-flop pertama
maka akan menghidupkan flipflop kedua, dan mentrigger flipflop ketiga begitu
seterusnya sampai flipflop ke empat, sebuah flipflop akan mati apabila flipflop
sebelumnya telah mencapai satu kali periode. Dimana pada sinyal keluaraan ini
di dapatkan kesimpulan sinyal keluaran selanjutnya merupakan kelipatan 2 dari
hasil sinyal sebelumnya.
