LAPORAN AKHIR II

DAFTAR ISI

1. Rangkaian

2. Video Simulasi

3. Analisa

4. Link Download

1. Rangkaian [Kembali]

2. Video Simulasi [Kembali]

3. Analisa [Kembali]

1. Jelaskan prinsip kerja rangkaian!

Jawab:

Pada rangkaian ini (Rangkaian Non-inverting amplifier ) digunakan R_i 3k ohm, R_f 3k ohm, op-amp 1458 dan tegangan input V_in -2V. Prinsip kerja Rangkaian diatas yaitu input dimasukkan pada kaki input non-inverting op-amp sehingga polaritas output akan sama dengan polaritas input tapi memiliki penguatan yang tergantung dari besarnya hambatan R₂ dan hambatan R₁. Penguat ini memiliki masukan yang dibuat melalui input non-inverting. Dengan demikian tegangan keluaran rangkaian ini akan satu fasa dengan tegangan inputnya.Pada rangkaian diatas dapat dilihat bahwa tegangan inputnya bernilai -2 V dihubungkan dengan kaki Non-inverting op-amp(+). Output nya diteruskan ke R₂ dan masuk kembali ke opamp sebagai input tegangan feedback sehingga terjadi penguatan. Besar tegangan output dari rangkaian ini diperkuat sehingga outputnya menghasilkan keluaran -4V.

2. Bagaimana karakteristik op-amp?

Jawab:

Penguat Tak-Membalik (Non-Inverting Amplifier) merupakan penguat sinyal dengan karakteristik dasat sinyal output yang dikuatkan memiliki fasa yang sama dengan sinyal input. Penguat tak-membalik (non-inverting amplifier) dapat dibangun menggunakan penguat operasional, karena penguat operasional memang didesain untuk penguat sinyal baik membalik ataupun tak membalik. Rangkain penguat tak-membalik ini dapat digunakan untuk memperkuat isyarat AC maupun DC dengan keluaran yang tetap sefase dengan sinyal inputnya. Impedansi masukan dari rangkaian penguat tak-membalik (non-inverting amplifier) berharga sangat tinggi dengan nilai impedansi sekitar 100 MOhm.

3. Jabarkan turunan rumus penguatan inverting op-amp!

Jawab:

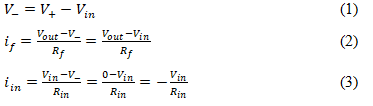

Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. sehingga dari rangkaian tersebut dapat diperoleh rumus penguat:

Substitusi persamaan (2) dan (3):
